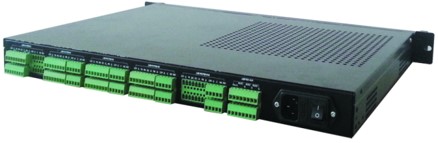

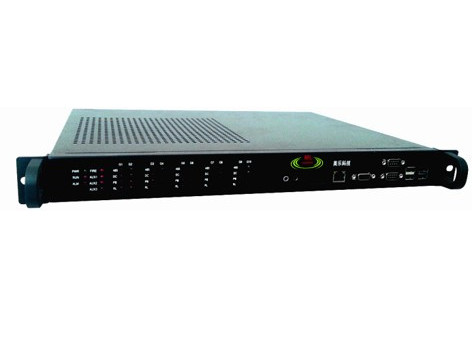

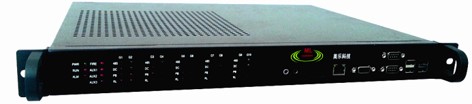

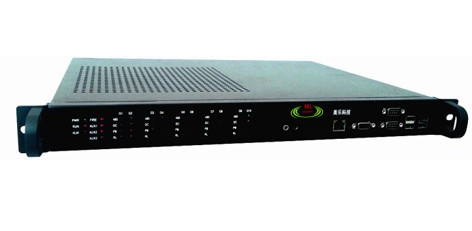

• 設備圖片

• 產品概述

M8-8門禁控制器是一款基于RISC架構嵌入式工業級計算機，該設備內嵌WEB門禁軟件，將門禁控制、閘機通道管理、考勤記錄等系統完整的結合在一起，是大型工廠、智能大廈、軌道交通、各類場館、智能社區、集團企業等門禁系統的理想選擇。

控制器控制主板采用ARM Cortex-A8架構的美國德州儀器AM335X高性能工業級處理器，該處理器主頻高達720MHZ，板載512MB SDRAM 1GB FLASH，最大支持64G SD卡，使整機不僅具非常強應用計算能力、圖形處理能力，而且擁有極低的功耗。設備整機具有2個RS-232、1個VGA接口、1個百兆網口、4個USB2.0、1個SD卡插槽、2個Audio接口。

M8-8采用Linux操作系統，內置web服務器和SQL Lite 數據庫，使得在日常使用中不需要安裝應用軟件，不需要單獨安裝數據庫，不需要特定的操作系統，不需要病毒檢查，可在局域網內的任意計算機利用瀏覽器，例如 Internet Explore或 Firefox等通過 Web 界面直接登錄。

通過WEB登錄控制器后，可以直接修改IP地址，設置上位機IP地址，并可以實時監控。

M8-8門禁軟件分為IP設置、參數查看（卡列表，輸入輸出設置、時間區參數、門參數、節假日參數）、監控管理、離線事件查詢、密碼修改等模塊，通過局域網與各門門禁系統控制器進行數據通行，本地?cái)?shù)據庫實時存儲卡信息、事件信息、各種參數。前端設備運行事件將存儲到本地?cái)?shù)據庫內，在與門禁系統控制器正常通訊的情況下，控制器實時將本地事件主動上傳到門禁系統控制器，一旦與系統控制器通訊終中斷，控制器進入離線工作模式，在此種模式下，本控制器下的各種讀卡、開門等功能仍能夠正常使用，運行事件將存儲在控制器內置數據庫中，用戶可以通過瀏覽器查詢事件信息，一旦與系統控制器通訊恢復，控制器會主動將歷史信息上傳到系統控制器。

8門控制器可以管理道門16個讀卡器的完全進出，讀卡器采用RS485方式，通訊距離可以達到200米，因此，門禁控制器完全可以集中安裝在弱電間或著機房，方便施工及維護。同一道門的兩個讀卡器，采用手拉手方式連接，避免重新布線。

8門控制器具有7個輔助輸入，2個輔助輸出，可以連接紅外探測器、手動報警按鈕、溫感、煙感等探測器及警號，并可與CCTV系統進行聯動。

具有單獨的消防接口，收到消防信號后立即打開控制器下所有門鎖，并將消防信息上傳到系統控制器。

• 系統特點

l采用ARM Cortex-A8處理器，720MHZ高速CPU，嵌入式Linux操作系統，板載512MB SDRAM 1GB FLASH。

l支持瀏覽器訪問模式，只需登錄系統控制器IP地址即可訪問系統，免去軟件安裝。

l支持通過瀏覽器直接登錄門禁控制器監視人員進出狀態。

l動畫式動態顯示各種門狀態、人員進出狀態、設備運行狀態圖標，實時監視設備運行狀態、事件報告。

l刷卡信息實時滾動顯示，顯示內容包括：時間、地點、卡號、結果、原因等。

l可按卡號、門名稱、事件類型、時間等條件查詢事件記錄。

l統一管理門禁、閘機通道控制、報警聯動、消防聯動等。

l最大管理16個讀卡器，8道門的完全進出。

l分布式數據結構：門禁系統控制器、門禁控制器均存儲授權信息，系統控制器存儲全系統授權信息，門禁控制器存儲本地授權信息。在線運行數據實時主動上傳，離線脫機正常運行，數據存儲在本地?cái)?shù)據庫，上線后自動上傳歷史記錄。

l詳盡的系統運行日志和人員操作日志。

l海量存儲，數據永久保存：支持100萬人員授權信息，100萬事件記錄，F(xiàn)LASH數據備份，掉電后數據可保存10年。

l在線升級：門禁控制器支持在線升級。

l組合訪問：支持人員分組、卡分組、時間段分組等模式。

l支持標準485通訊的指紋、掌型、靜脈、面部、虹膜等生物識別設

l消防聯動：專用消防聯動接口，接收消防信號，收到信號后全面常開門鎖。

l報警聯動：控制器固化有單獨的15個報警輸入，6個繼電器輸出，方便管理報警前端設備，且與CCTV等其他系統實現功能聯動。

l互鎖聯動：支持控制器下多門互鎖，自定義互鎖模式。

l區域反潛回：支持控制器下單門反潛回，區域反潛回，反潛回區域可自由定義。

l授權自動下載：控制器主動對比系統控制器授權信息，如有不匹配，自動下載。

l故障診斷：蜂鳴器、led指示燈組合形成多種故障報警提示，能方便查看故障信息，減少調試、維護成本。

l端口保護：所有端口均做過流、過壓、防雷、防反接、防錯接保護設計。RS485通訊接口完全隔離，防止雷擊對控制器的損害。采用可拆卸式的接線端子，合金鋼無磁性法蘭材料。

lSmt表面貼裝技術，8層PCB沉金工藝，防潮、防鹽霧、防霉專業處理，保障品質。

l標準1U19寸機柜物理尺寸，方便直接安裝在機柜內。

l專業配件可直接壁掛安裝。

• 產品規格

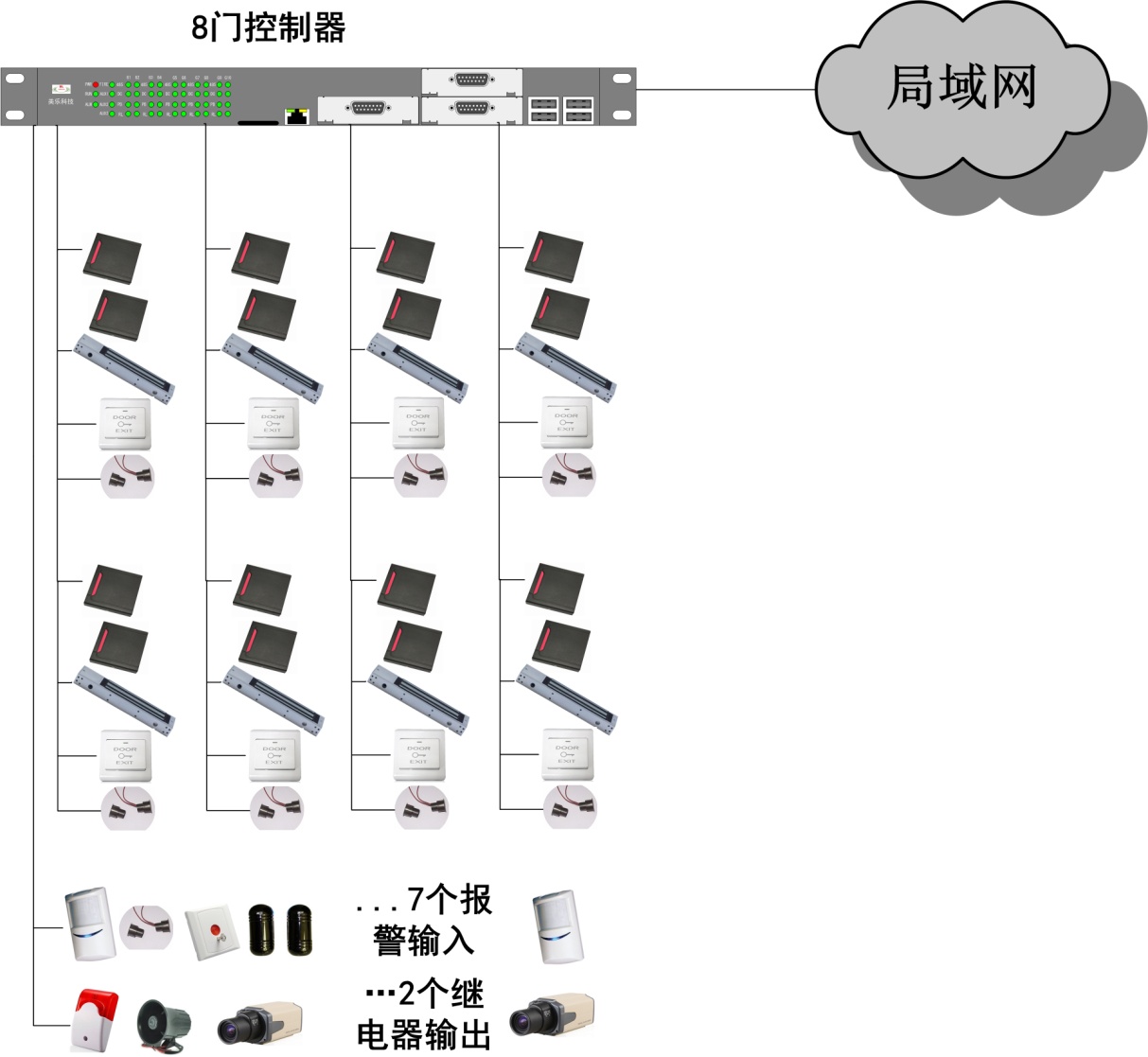

• 系統示意圖

•
